描述

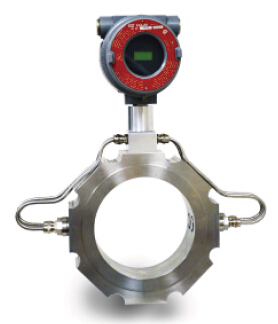

系列超声波气体流量计，依据专有的超声波相位差测量原理。探头和流向垂直分布，使其成为轴向最短的超声波流量计。
不同于传统的超声波流量计，免受高湍流或气体中的杂质的影响，因为在湍流或则干扰流体中，相位差增加。在潮湿气体的测量中优势尤为显著，同时可以用于两相流的测量中。
它在测量范围上超越了涡流流量计，同时不产生压损。
特点
- 占用空间小
- 无压损
- 潮湿气体测量
- 无移动组件，没有堵塞现象
- 极端的上下游安装距离要求
规格
1. 传感器类型（非非侵入式在线超声波传感器）
- 测量原理：相位差测量技术
- 传感器材质 SS 316
- 线缆长度 10m (30ft)
2. 性能特征
- 流速测量范围 0.1-175m/s
- 准确度 ±1.5%~3%
- 重复度 优于1%
- 测量参数 标准及实际体积流量，累计体积流量，压力，温度，气体流速
3. 测量条件
- 管道直径 0.05m 至 0.30m (2” to 80”)
- 最短直管段长度 （上游) 6D和(下游) 3D
- 过程温度 -40℃到+135℃
- 过程压力 8.5PSI 到300PSI（0.6barA到20barA）
- 液体成份 不受影响
4. 机械特征
- 设计 法兰安装 法兰材质SS 316
- 传感器固定 无移动组件， NPT 1”
- 长度 85cm 到100cm 根据管道尺寸
5. 电气特征
- 供电电压 24VDC (20-32VDC)
- 功耗 5W (Max)
- 信号输入端口 两个, 供外部温度，压力传感器4-20mA信号输入
- 危险区域认证 CSA/UL Class 1, Div.1, Group ABCD T4
